Опора складывающаяся предназначена для закрепления на ней средств освещения, видеокамер и другого оборудования в местах с ограниченным доступом для спецтехники.
Выпускается по ЦСБД.612.00.000 ТУ и ЦСБД.301329.063 ТУ

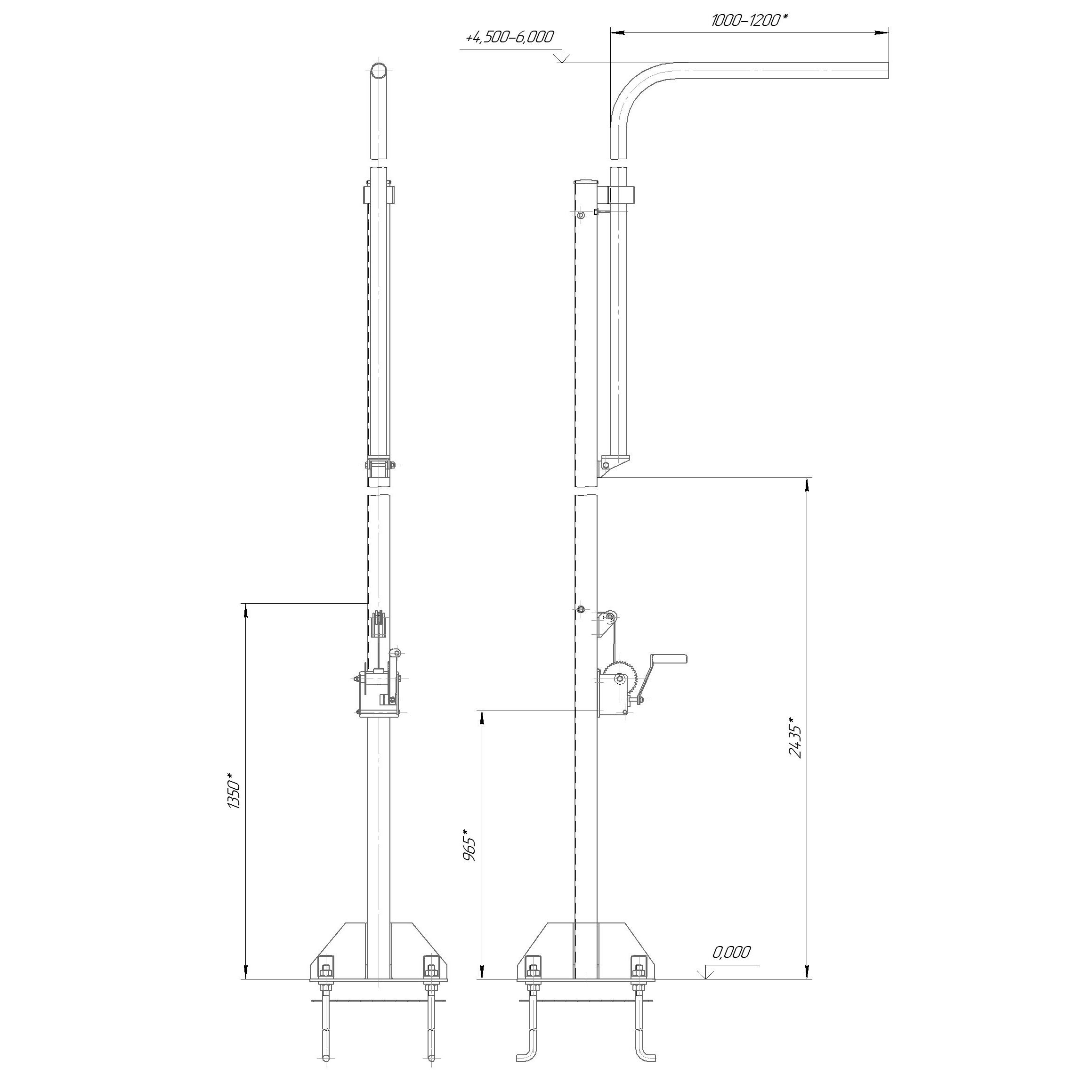

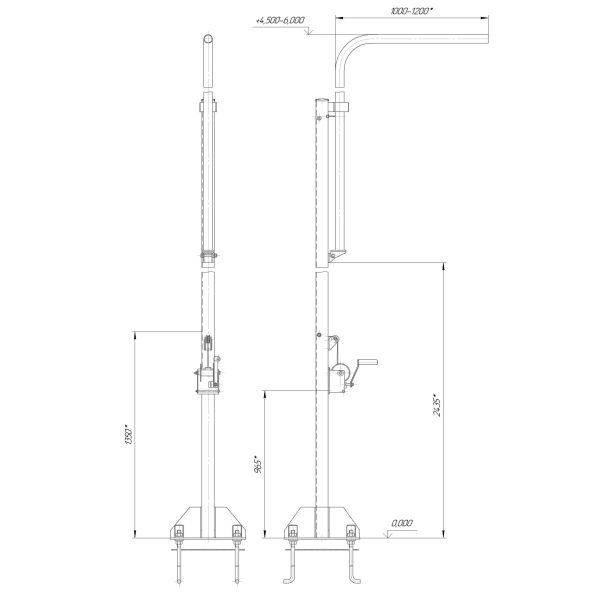

Смонтированное на опоре оборудование в рабочем состоянии располагается на высоте см.Чертеж от уровня грунта, с последующей эксплуатацией и обслуживанием смонтированного на ней оборудования, без применения дополнительных механизмов и подъемно-транспортной техники за счет возможности складывания опоры до уровня обслуживания, установленного на ней оборудования. Такие опоры помогают исключить «мёртвые зоны» видеонаблюдения и обеспечить контроль территории в режиме реального времени.
Особенности конструкции
Основные элементы складывающихся опор:
- стационарная часть с фланцевым основанием для крепления к фундаменту;
- поворотная (складывающаяся) часть с наклонным кронштейном для размещения комплекта оборудования;
- шарнир в средней части опоры, обеспечивающий складывание;
- лебедка, расположенная на высоте 965 мм от уровня грунта, для подъёма и опускания верхней части.
Высота расположения складывающегося механизма над уровнем грунта, мм: 2435
Размер фланца, мм: 495х495
Высота расположения лебедки над уровнем грунта, мм: 965
Вынос кронштейна относительно опоры, мм: 1000-1200
Для получения проектных решений в формате «.dwg» направьте запрос на электронную почту info@cssystems.ru
