Комплект устройств безопасности проезда ЦСБД.425548.002 (КУБП) выполняет следующие функции:
- организация зоны безопасности и фиксация прохождения автотранспортного средства через механизированные средства инженерной защиты (ворота, шлагбаумы, платформы и др.);
- контроль присутствия/отсутствия транспортного средства в досмотровых зонах (шлюзах) с дальнейшей передачей соответствующего сигнала на устройство, управляющее механизированным средством инженерной защиты.

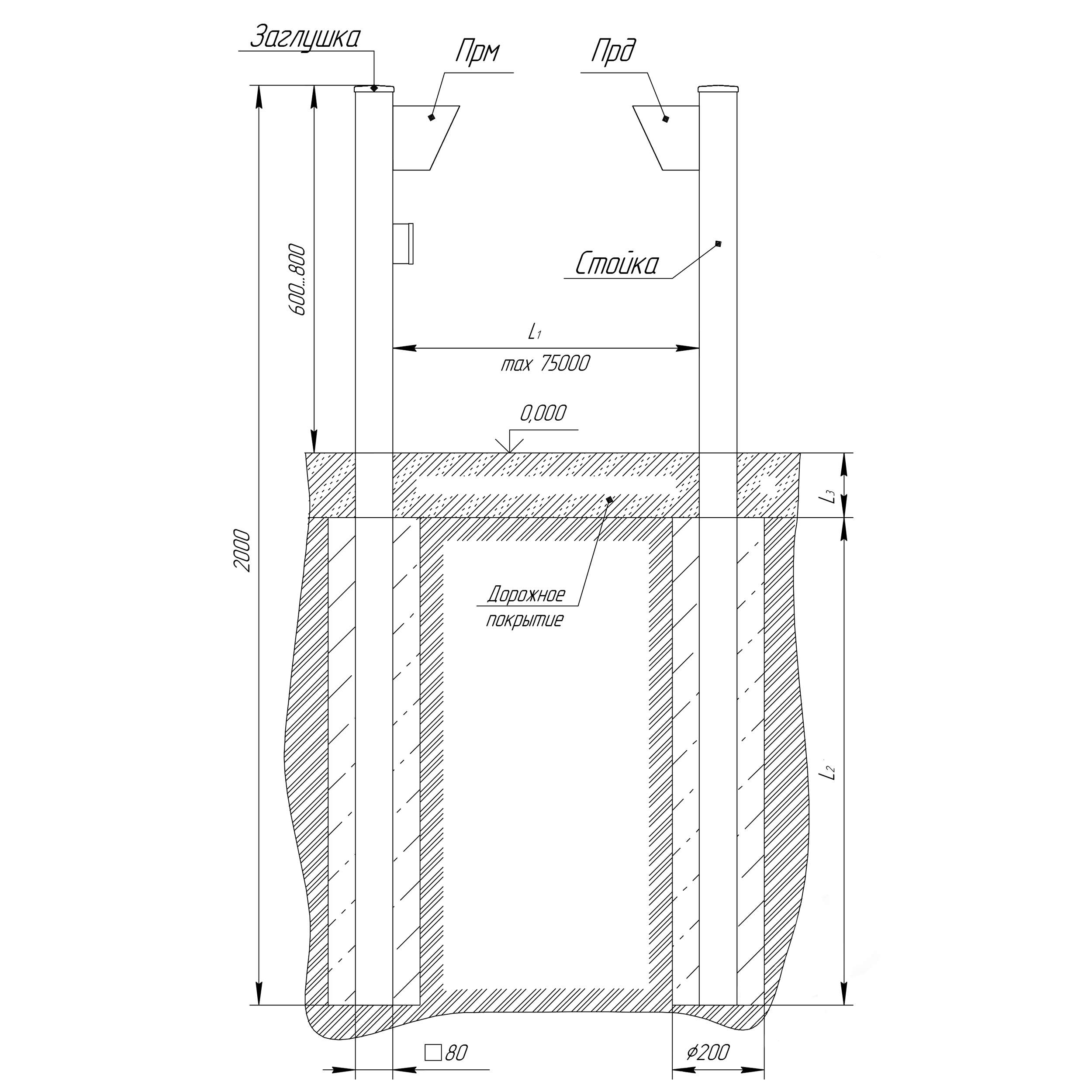

КУБП имеет в составе исполнительные устройства (одно или два в зависимости от исполнения), каждое из которых состоит из приёмника и передатчика. Устанавливаются на стойках друг напротив друга, с двух сторон, относительно дорожного полотна и организуют зону безопасности автотранспортного средства одной (двумя) линиями безопасности.
Принцип работы
Работа КУБП основана на формировании лучевого потока инфракрасной энергии между приёмником и передатчиком:
- при пересечении инфракрасного луча приёмник выдаёт сигнал размыканием контактов выходного реле;
- контроль работоспособности исполнительного устройства осуществляется с помощью индикатора на корпусе приёмника.
КУБП выпускается в нескольких исполнениях, отличающихся:
- количеством исполнительных устройств (одно или два);
- диапазоном рабочих температур:
- от –20 до +70 °C;
- от –40 до +55 °C;
- от –55 до +40 °C.
Для получения проектных решений в формате «.dwg» направьте запрос на электронную почту info@cssystems.ru
